早在2018年,住建局就曾公布消息:“為提升市民對環境的滿意度,規范建筑工地現場圍墻設置,提升全市建筑工地文明施工管理水平”。一些地方住建局也便要求建筑工地推廣使用裝配式圍墻,由此可見,裝配式圍墻的春天早已到來!
1、什么是裝配式圍墻?
裝配式圍墻是指由裝配式圍墻成套設備在工廠內將一些配套的預制部品部件工業化制造而成,再運往工地裝配起來的建筑圍墻。
市面上常見的圍墻結構形式有如下三種:
1)砌體結構圍墻:這是目前最常見的圍墻結構形式,主要有清水磚圍墻、砂漿飾面圍墻、干粘石飾面圍墻等。
2)裝配式圍墻:裝配式圍墻形式主要預制混凝土柱+預制墻板實體圍墻、型鋼柱+預制墻板實體圍墻等。
3)柵欄式通透圍墻:主要有鑄鐵鐵藝圍欄、鋼制柵欄、PVC柵欄、水泥花磚圍墻等。
2、瑪納裝配式圍墻成套設備
瑪納公司推廣的裝配式圍墻成套設備主要有條式圍墻板設備和寬幅大板式圍墻板設備兩種,并有與之配套的壓頂模具、柱墩模具、圍墻柱模具、柱帽模具。

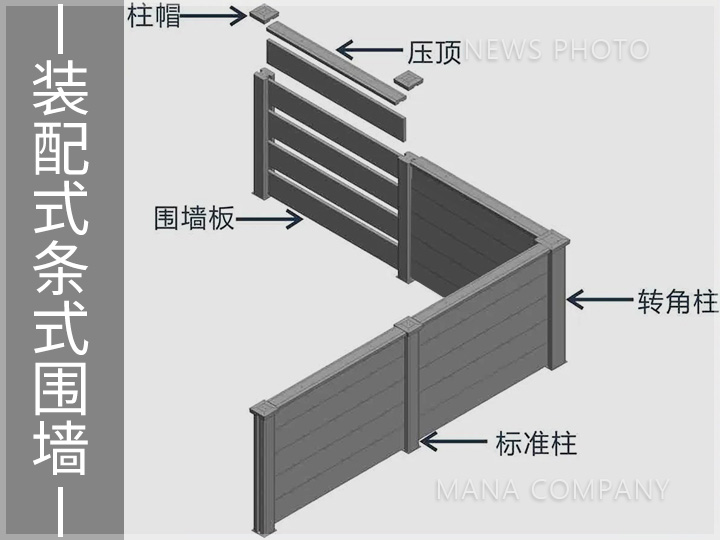

A:裝配式條式圍墻成套設備產能配套有兩種方案供其選擇,生產規格為:條板寬度在0.5m-0.6m間,條板長度在3m-4m間,條板厚度在60mm-150mm間,支持定制客戶所需的任意規格。
1)單線年產1萬米,需配備4臺圍墻板模具(12塊/臺)
2)單線年產2萬米,需配備4臺圍墻板模具(24塊/臺)

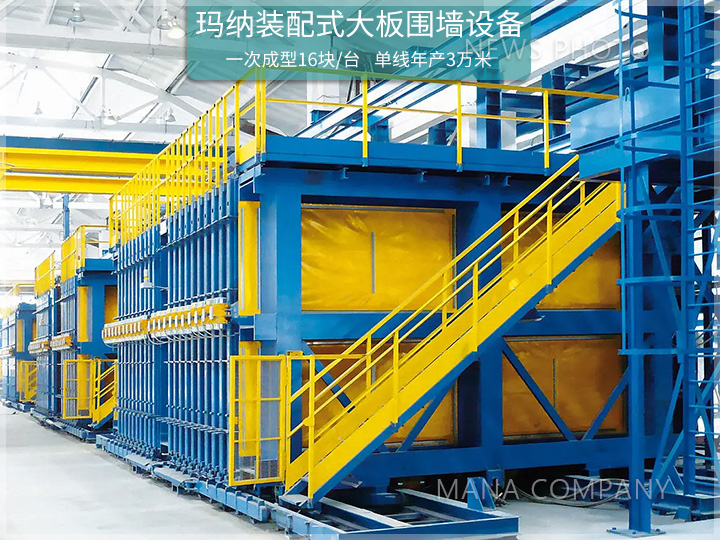

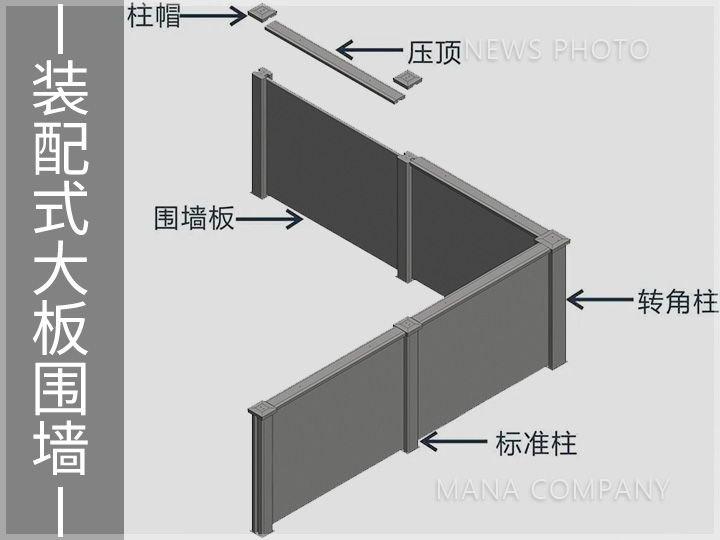

B:裝配式大板圍墻成套設備產能配套有兩種方案供其選擇,生產規格為:大板寬度在1.6m-2.5m間,大板長度在3m-4m間,大板厚度在60mm-150mm間,支持定制客戶所需的任意規格。
1)單線年產1.5萬米,需配備4臺圍墻板模具(8塊/臺)
2)單線年產3萬米,需配備4臺圍墻板模具(16塊/臺)
瑪納公司提供的圍墻板設備中可配套襯模技術,成型不同造型的圍墻板飾面,裝配成功后無需二次裝飾圍墻板的表面。可以助力投資用戶工廠化制造預制圍墻板,這些圍墻板可重復利用,且美觀。
3、裝配式圍墻設計控制要點
1)基礎:基礎混凝土標號C25,獨立基礎尺寸模數推薦采用1200mm和1400mm。獨立基礎杯口頂面覆土±200mm。二次灌漿混凝土標號C30。基礎回填土必須分層夯實,分層厚度≤300mm,壓實系數≥0.94。
2)圍墻柱:預制混凝土抗風柱采用C40標號,柱截面尺寸按計算且不宜小于300mm×300mm??v向鋼筋采用HRB335,箍筋采用HPB300。柱距4.0m,角柱間距不應小于3.0m。當站內外高差≤0.5m時,圍墻高度H取2500mm,當站內外高差>0.5m時,圍墻高度H取2200mm,柱頂水平位移限制為[H/100]。
3)圍墻板:清水混凝土預制條板厚度不小于60mm。板寬模數推薦采用500mm和600mm;板長模數推薦采用3000~4000mm,取100mm的整倍數。
4)壓頂:預制裝配式壓頂混凝土標號C25,兩側設置滴水線。廠家成品預制,現場裝配安裝。
5)構造要求沉降縫、伸縮縫合并設置,縫內填聚乙烯擠塑板,表面采用密封耐候膠嵌縫。圍墻內側靠墻根部設置500mm寬,100mm厚的碎石防濺帶,防濺帶側邊設置護磚。
4、裝配式圍墻優勢諸多
裝配式預制圍墻經過近十年的市場推廣,相比磚砌圍墻和彩鋼圍擋,已表現出明顯優勢:
① 造價成本低。預制圍墻的造價比普通磚砌圍墻的建造成本降低1/3。
② 重復利用。預制圍墻可拆卸拼裝、重復利用,這將節省更多成本,降低工程造價。

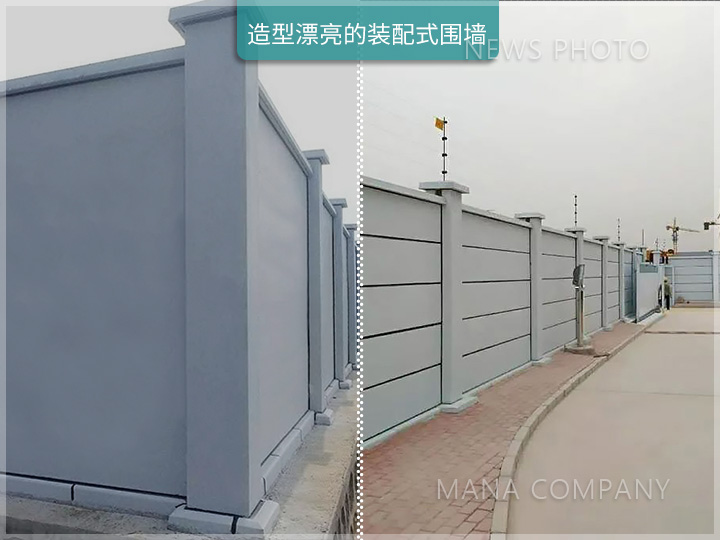

③ 造型美觀。預制圍墻設計精巧別致,墻體花飾豐富,非常適合城市市政建設、美化環境的需要,是彩鋼圍擋和磚砌圍墻無法比擬的。
④ 施工期短。預制圍墻的施工期不到磚砌圍墻施工的1/3,極大加快了工程建設速度。
⑤ 安全性高。預制圍墻的物理性能優于普通磚砌圍墻和彩鋼圍擋,其抗壓強度、抗彎極限強度、抗沖擊性等各項指標均符合國家標準,極大保障了施工建設安全。
⑥ 綠色環保。預制圍墻采用新型墻體材料制作而成,與磚砌圍墻和彩鋼圍擋相比,節省了大量的土地、鋼鐵等不可再生資源,符合國家環保節能政策。
⑦ 不受氣候影響。預制圍墻的施工不受冬季下雪等惡劣氣候條件影響,極大地保證了施工進度。
⑧ 量身定制。能根據建設施工單位要求量身制定個性化產品。
